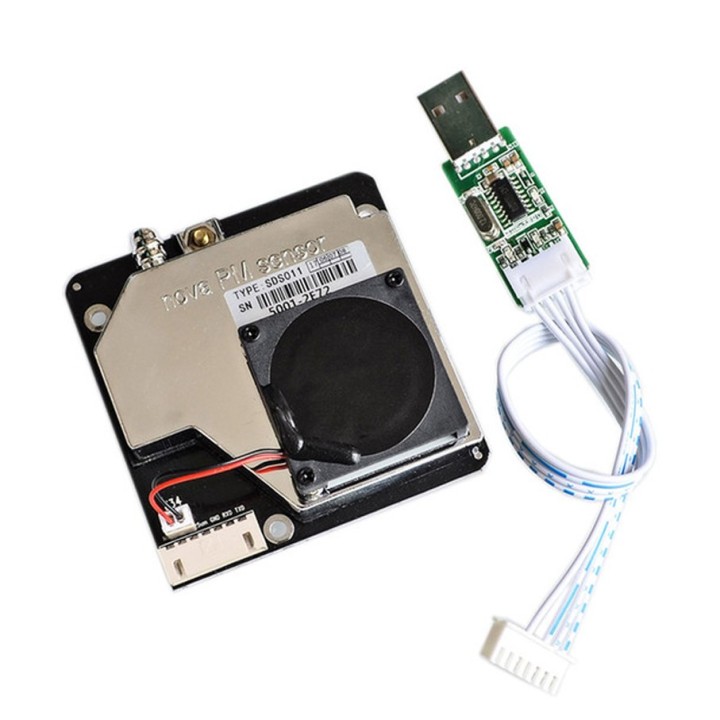

Sensor de Particulas de Polvo Nova PM SDS011 Con Método PM2.5
$ 277.900
Impuestos incluidos
El SDS011 usando el principio de la dispersión del laser, puede conseguir la concentración de la partícula entre 0.3 a 10um en el aire.
Características:
- Medición de la salida:PM2,5, PM10
- Distancia:0,0-999,9 ug / m3
- Tensión de alimentación:5V
- Máxima corriente de trabajo:100mA
- Corriente de reposo:2 mA
- Rango de temperatura de funcionamiento:-20-50 ℃
- Tiempo de respuesta:1s
- Frecuencia de salida de datos en serie:1 time/s
- Resolución del diámetro de partícula:Menos de 0.3um
- Error relativo:10%
- Tamaño del producto:71x70x23mm
Detalles del producto
-
ReferenciaSEN-2242
-
EstadoNuevo
-
ean135053212022426
Especificación de interfaz:
| Alfiler | Nombre | explique |
| 1 | CTL | Pasador de control, reservado |
| 2 | 1um | > Concentración de partículas de 0,3 micrones, salida PWM |
| 3 | 5V | 5V entrada de alimentación |
| 4 | 25um | > Concentración de partículas de 2,5 micrones, salida PWM |
| 5 | Tierra | Tierra |
| 6 | R | Receptor de puerto serie RX |
| 7 | T | Transmisión de puerto serie TX |
Protocolo de comunicación:
- Protocolo de comunicación serie: 9600 8N1. (Velocidad de 9600, bits de datos 8, paridad ninguno, bits de parada 1)
- Ciclo de comunicación del informe en serie: 1 + 0,5
- segundos
- Marco de datos (10 bytes): encabezado de mensaje + orden + datos (6 bytes) + suma de comprobación + remolque de mensaje
| El número de bytes | Nombre | Contenido |
| 0 | Encabezado de mensaje | Automóvil club británico |
| 1 | orden | C0 |
| 2 | Datos 1 | PM2.5 byte bajo |
| 3 | Datos 2 | Alto byte PM2.5 |
| 4 | Datos 3 | PM10 byte bajo |
| 5 | Datos 4 | PM10 alto byte |
| 6 | Datos 5 | 0 (reservado) |
| 7 | Datos 6 | 0 (reservado) |
| 8 | Suma de comprobación | Suma de comprobación |
| 9 | Remolque de mensajes | AB |
Suma de comprobación: datos 1 + datos 2 + ... + datos 6
Contenido de los datos PM2.5: PM2.5 (ug / m3) = ((PM2.5 byte alto * 256) + PM2.5 byte bajo) / 10
Contenido de los datos PM10: PM10 (ug / m3) = ((byte alto PM10 * 256) + byte bajo PM10) / 10
