Temporizador Ajustable 0-999 Horas con Control

CONFIGURACIÓN DEL PRODUCTO

Diagrama de conexión

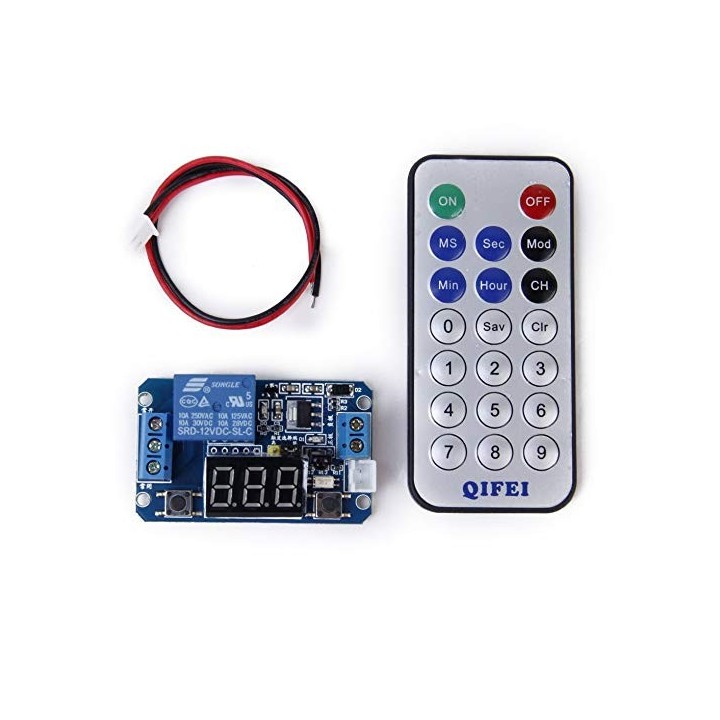

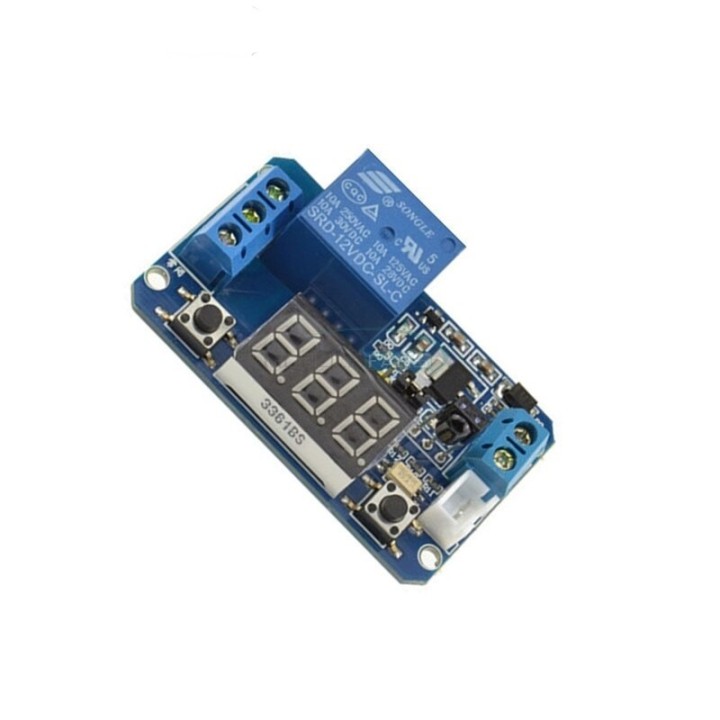

La Figura 1 es la imagen del módulo con su respectiva descripción.

La selección del jumper "Trigger level select" de disparo se utiliza para seleccionar el nivel de disparo, se define de la siguiente manera:

Bajo: conecta el pin central a la derecha.
Alto: conecte el pin central a la izquierdo.

Se utiliza el display para mostrar la hora en que funciona o los parámetros cuando los está configurando.

Lista de funciones

MODO 0: Después de encender, el relé se cierra y un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se abre.

MODO1: Después de encender, el relé se abre y un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se cierra.
MODO2: Después de encender, el relé se cierra cuando el módulo detecta la señal de disparo, un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se abre.
MODO 3: Después de encender, el relé se abre, cuando el módulo detecta la señal de disparo, un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se cierra.
MODO 4: Después del encendido, al principio, el relé se cierra y un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se abre; luego, cuando llega el tiempo de retraso T2, el relé se cierra nuevamente; Este proceso se repetirá hasta que se apague la energía. Este es un modo de ciclo.
MODO5: Después del encendido, al principio, el relé se abre y un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se cierra, luego, cuando llega el tiempo de retraso T2, el relé se abre nuevamente; Este proceso se repetirá hasta que se apague la energía. Este es un modo de ciclo.
MODO 6: Después del encendido, al principio, el relé se cierra, cuando el módulo detecta la señal de disparo, un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se abre; luego, cuando llega el tiempo de retraso T2, el relé se cierra nuevamente; Este proceso se repetirá hasta que se apague la energía. Este es un modo de ciclo.
MODO 7: Después del encendido, al principio, el relé se abre, cuando el módulo detecta la señal de disparo, un temporizador comienza a funcionar, cuando llega el tiempo de retraso T1, el relé se cierra; luego, cuando llega el tiempo de retraso T2, el relé se abre nuevamente; Este proceso se repetirá hasta que se apague la energía. Este es un modo de ciclo.

Control

El control se utiliza para establecer los parámetros del módulo, como la función y el tiempo de retraso. Y también se puede utilizar para dar al módulo una señal de activación cuando elige la función adecuada, como modo 2 y modo 3 en la LISTA DE FUNCIONES.

La distancia máxima es de aproximadamente 8m, así que asegúrese de que el módulo esté dentro del rango antes de usarlo.
