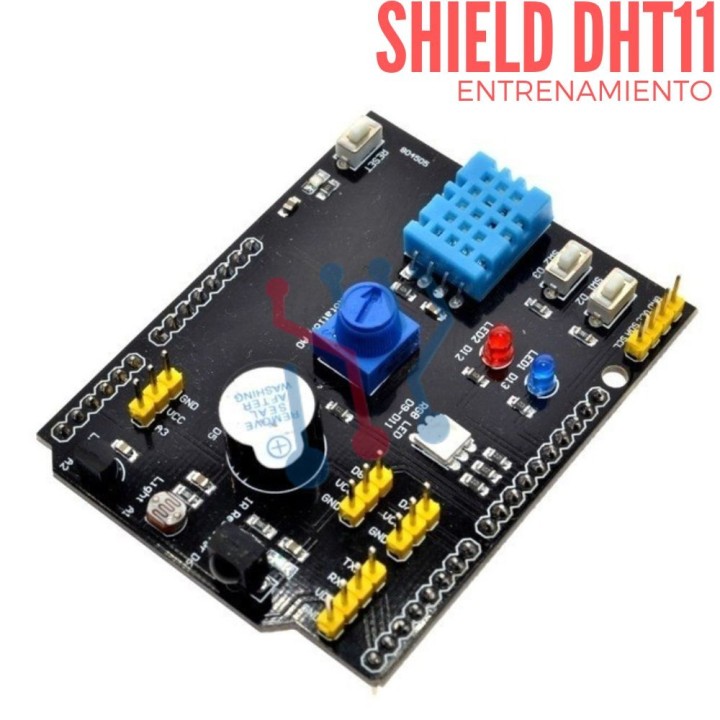

Tarjeta de Entrenamiento Arduino DHT11

Introducción

Multi-propósito Shield V1 es un tablero de aprendizaje basado en Arduino. No es necesario soldar ni conectar. Descargue el programa para completar el experimento.
Es multipropósito y ofrecemos bibliotecas de códigos de todos los módulos que han sido probados. Puedes usarlos directamente.
Hay puertos de extensión en el escudo para ayudarlo a completar otros experimentos.

Especificación

• Compatible con controladores principales como UNO R3 y MEGA2560.
• Viene con 2 indicadores LED para mostrar el estado del programa.
• Viene con 2 interruptores para experimento de interrupción externa.
• Viene con un botón de reinicio
• Viene con sensor DHT11 para medir temperatura y humedad.
• Viene con un potenciómetro para entrada analógica.
• Viene con un timbre pasivo para alarma.
• Viene con un LED RGB a todo color.
• Viene con una fotocélula para detectar el brillo de la luz.
• Viene con sensor de temperatura LM35D
• Viene con un receptor de infrarrojos
• 2 pines digitales （D7 y D8）
• 1 pin analógico （A3）
• Una interfaz IIC
• Un pin serial TTL

Detalles

• Dimensiones: 69 mm * 53 mm * 19 mm
• Peso: 21g

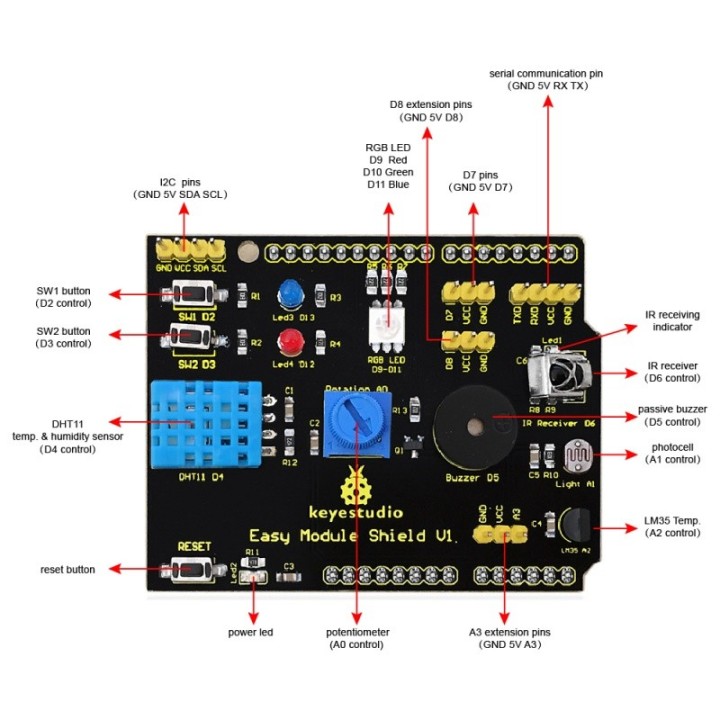

Instrucción de interfaz

Guía de conexión

Simplemente conecte el escudo a la placa UNO R3 .

Descargue el código:
https://drive.google.com/open?id=1UQF9_II_Y10PdQY6PQcMzXncld6LpOrW

Descargue las bibliotecas:
https://drive.google.com/open?id=1Fsr5NW8Ez8ziYh0jVmiviS9ldvR9NDei
